دليل تركيب الأرضيات المرتفعة خطوة بخطوة
كل ما تحتاج معرفته عن عملية تركيب الأرضيات المرتفعة: من التخطيط وتجهيز الموقع إلى ضبط الاستواء والفحص النهائي. دليل عملي للمهندسين ومديري المشاريع والمقاولين.
ابدأ القراءة استشر خبيرًاما هو تركيب الأرضيات المرتفعة؟
تركيب الأرضيات المرتفعة هو عملية تجميع وتثبيت نظام أرضيات معياري مرتفع فوق الأرضية الإنشائية للمبنى. يتضمن تركيب دعامات فولاذية قابلة للتعديل، وربط الروافد للثبات، ووضع ألواح قابلة للإزالة لإنشاء فراغ سفلي مخصص لتمرير الكابلات وتدفق الهواء. تعتمد جودة النظام وأداؤه على المدى الطويل بشكل مباشر على دقة عملية التركيب.
ما هي الأرضيات المرتفعة وكيف تعمل؟
الأرضيات المرتفعة — وتعرف أيضًا باسم أرضيات الوصول المرتفعة أو الأرضيات التقنية — هي نظام معياري من الألواح المدعومة بدعامات قابلة للتعديل فوق الأرضية الإنشائية. يخلق هذا النظام فراغًا مخفيًا يستخدم لتمرير الكابلات الكهربائية وشبكات البيانات وأنظمة التكييف وغيرها من الخدمات الميكانيكية.
يمكن رفع الألواح الفردية للوصول الفوري إلى البنية التحتية السفلية، مما يجعل الصيانة وإعادة التكوين سريعة وغير مزعجة. لكن فوائد الأرضيات المرتفعة تعتمد بالكامل على جودة التركيب.
مكونات نظام الأرضيات المرتفعة
أين تُستخدم الأرضيات المرتفعة؟
تُستخدم الأرضيات المرتفعة في مجموعة واسعة من التطبيقات:
مراكز البيانات
التطبيق الأكثر تطلبًا. يتطلب قدرة تحمل عالية (15 كيلو نيوتن فأكثر)، تبريدًا دقيقًا عبر ألواح مثقبة، خصائص مضادة للكهرباء الساكنة، وإدارة كثيفة للكابلات.
غرف التحكم
بيئات حرجة تتطلب بناءً قويًا، حماية مضادة للكهرباء الساكنة، ووصولاً فوريًا للصيانة دون توقف.
المكاتب التجارية
تدعم بيئات العمل المرنة، وتسهل نشر التقنية، وتحافظ على بيئة نظيفة خالية من الكابلات الظاهرة.
المباني الحكومية
تتطلب أمانًا عاليًا وقدرة على التكيف، مع إدارة كابلات مخفية تقلل من مخاطر العبث.
لماذا تعتبر عملية التركيب مهمة؟
جودة تركيب الأرضيات المرتفعة تحدد بشكل مباشر أداء النظام وسلامته وكفاءته التشغيلية على المدى الطويل. التركيب غير الصحيح للدعامات، أو ضعف محاذاة الألواح، أو عدم تجهيز الأرضية السفلية بشكل كافٍ يمكن أن يؤدي إلى:
- تمايل الألواح: بسبب عدم استواء الدعامات.
- ضعف قدرة التحمل: نتيجة التوزيع غير المتساوي للأحمال.
- انخفاض كفاءة التبريد: بسبب تسرب الهواء من الفراغ السفلي.
- فشل مبكر للنظام: نتيجة سوء التركيب.
التخطيط قبل التركيب
يبدأ نجاح عملية تركيب الأرضيات المرتفعة قبل وقت طويل من وضع أول لوح. التخطيط الشامل يمنع الأخطاء المكلفة ويضمن أداء النظام كما هو مصمم.
فحص الموقع والتقييم الإنشائي
قبل بدء أي أعمال تركيب، يجب فحص الموقع للتأكد من ملاءمته:
- استواء الأرضية: فحص الأرضية باستخدام مسطرة بطول 2 متر. يجب أن يكون فرق الارتفاع أقل من 3 مم.
- قوة الأرضية: التحقق من أن قوة الضغط للأرضية تلبي متطلبات الحمل.
- الجفاف والنظافة: يجب أن تكون الأرضية جافة وخالية من الغبار والزيوت.
- الارتفاع الصافي: التأكد من أن ارتفاع الغرفة يكفي لارتفاع الأرضية المرتفعة.
التخطيط الفني
يضمن التخطيط الفني التفصيلي أن يلبي التركيب جميع متطلبات المشروع:
- تحديد ارتفاع الأرضية ومواصفات الألواح.
- تخطيط مواقع المعدات الثقيلة.
- تخطيط مسارات الكابلات.
- حساب كميات المواد المطلوبة.
تجهيز المواد والأدوات
جمع جميع المواد والأدوات اللازمة قبل بدء التركيب يضمن سير العمل بسلاسة.
مكونات نظام الأرضيات المرتفعة
ألواح الأرضيات
الألواح هي السطح المخصص للمشي. تتكون من مادة أساسية (أسمنتية، كبريتات الكالسيوم، خشبية، أو فولاذية) مغلفة بطبقة واقية. اختيار اللوح يحدد قدرة التحمل ومقاومة الحريق والثبات البعدي.
الدعامات (البيدستالات)
الدعامات هي ركائز فولاذية قابلة للتعديل ترفع الألواح فوق الأرضية السفلية. تتكون من قاعدة، وساق ملولب مركزي لتعديل الارتفاع، ورأس يدعم زوايا الألواح. يتراوح ارتفاع الدعامة عادة من 150 مم إلى 1200 مم.
الروافد (Stringers)
الروافد هي دعامات أفقية تربط رؤوس الدعامات المتجاورة. تضيف ثباتًا جانبيًا وتزيد من توزيع الأحمال وتمنع حركة الشبكة. وهي ضرورية في المناطق الزلزالية أو ذات الأحمال المتحركة الثقيلة.
الملحقات
تشمل حواف التشطيب، مكونات منع تسرب الهواء، ملحقات إدارة الكابلات، ومكونات مضادة للكهرباء الساكنة.
خطوات تركيب الأرضيات المرتفعة
يوفر هذا القسم دليلاً تفصيليًا خطوة بخطوة لعملية التركيب. اتباع هذه الخطوات بالترتيب يضمن أرضية مرتفعة احترافية ومتينة وعالية الأداء.
تجهيز الأرضية السفلية
تنظيف شامل للأرضية وإزالة الغبار والزيوت. فحص الاستواء باستخدام مسطرة 2 متر (فرق أقل من 3 مم). التحقق من الجفاف وتركيب حاجز رطوبة إذا لزم الأمر.
رسم شبكة التخطيط
استخدام مستوى ليزر لتحديد نقطة بداية مركزية. رسم شبكة باستخدام خطوط الطباشير بمقاسات تطابق حجم الألواح (عادة 600×600 مم). تحديد مواقع المعدات الثقيلة وفتحات الكابلات.
تركيب الدعامات
وضع كل دعامة عند تقاطع خطوط الشبكة. تثبيت القواعد باستخدام لاصق أو مثبتات ميكانيكية. ضبط مبدئي للارتفاع قبل وضع الألواح.
ضبط استواء الدعامات
تحديد ارتفاع مرجعي باستخدام أعلى نقطة في الغرفة. ضبط كل دعامة باستخدام مستوى ليزر. التحقق من الاستواء الكلي (خطأ ≤ 2 مم لكل متر مربع).
تركيب الروافد (إذا لزم الأمر)
توصيل الروافد بفتحات رؤوس الدعامات. التأكد من إحكام الوصلات. إعادة فحص الاستواء بعد التركيب.
تركيب الألواح
البدء من نقطة مرجعية (زاوية أو مركز). استخدام كوب شفط لرفع الألواح. وضع كل لوح بعناية على رؤوس الدعامات. العمل نحو الخارج للحفاظ على التناظر.
قص وتشطيب الألواح الطرفية
قياس دقيق للألواح الطرفية. استخدام أدوات القص المناسبة مع معدات الحماية. معالجة الحواف المقصوصة بمواد مضادة للصدأ.
تركيب فتحات الكابلات والألواح المثقبة
تحديد مواقع الألواح المثقبة للممرات الباردة. قص فتحات الكابلات وتركيب أغطية المنافذ. وضع ملحقات إدارة الكابلات.
تركيب المنحدرات وحواف التشطيب
تركيب حواف التشطيب لتغطية الفجوات. تركيب المنحدرات عند المداخل. التأكد من سلاسة الانتقالات.
الفحص النهائي وضبط الجودة
فحص شامل للاستواء. التحقق من ثبات الألواح. فحص المحاذاة. اختبار قدرة التحمل في المناطق الثقيلة. اختبار الخصائص المضادة للكهرباء الساكنة (10⁵ – 10⁹ أوم).
التنظيف والتسليم النهائي
تنظيف شامل للألواح والفراغ السفلي. إزالة الشظايا المعدنية. فحص مشترك مع العميل. توقيع وثائق التسليم.
مراقبة الجودة أثناء التركيب
الحفاظ على مراقبة الجودة طوال عملية تركيب الأرضيات المرتفعة يضمن أداء النظام كما هو مصمم.
الاستواء
يجب أن تكون الأرضية مستوية بخطأ ≤ 2 مم لكل متر مربع. استخدم مستويات الليزر والمساطر للتحقق في نقاط متعددة.
المحاذاة والملاءمة
يجب أن تتلاءم الألواح بإحكام داخل الشبكة. الفجوات بين الألواح يجب أن تكون متناسقة وضمن مواصفات المصنع.
اختبار الحمل
للمناطق ذات الأحمال الثقيلة، تحقق من أن الألواح تلبي معدلات الحمل المركز المحددة.
الثبات
امشِ عبر الأرضية للتحقق من عدم وجود ألواح متمايلة. أي حركة تشير إلى مشكلة في استواء الدعامات.
أخطاء شائعة في تركيب الأرضيات المرتفعة
فهم الأخطاء الشائعة يساعد على تجنب إعادة العمل المكلفة.
لماذا يهم اختيار مقاولي الأرضيات المرتفعة المحترفين؟
توظيف مقاولي الأرضيات المرتفعة المحترفين ضروري لضمان نجاح التركيب. يجلب المقاولون المحترفون:
الخبرة
أكمل المقاولون ذوو الخبرة العديد من التركيبات عبر تطبيقات متنوعة. يتوقعون المشكلات الشائعة ويتجنبونها.
المعرفة التقنية
يفهم المقاولون المحترفون المواصفات الفنية ومتطلبات الأحمال وطرق التركيب لأنواع الألواح المختلفة.
الدقة
يتطلب تركيب الأرضيات المرتفعة دقة بمستوى الميليمتر. يستخدم المحترفون مستويات الليزر وأدوات دقيقة أخرى.
الامتثال للمعايير
يضمن المقاولون المحترفون الامتثال للمعايير الدولية (EN 12825, PSA MOB PF2) وكود البناء السعودي.
مقارنة: التركيب الاحترافي مقابل التركيب الذاتي
| العامل | تركيب احترافي | تركيب ذاتي |
|---|---|---|
| دقة الاستواء | ±1 مم لكل متر | غالبًا >2 مم لكل متر |
| محاذاة الألواح | محاذاة دقيقة للشبكة | فجوات وسوء محاذاة شائع |
| تثبيت الدعامات | مثبتة بشكل صحيح | غالبًا غير مثبتة جيدًا |
| الضمان | ضمان المصنع الكامل | غالبًا ملغى |
| التكلفة طويلة الأمد | أقل (بدون إعادة عمل) | أعلى (إعادة عمل محتملة) |
المعايير الدولية لتركيب الأرضيات المرتفعة
الامتثال للمعايير الدولية يضمن أن يلبي التركيب معايير الجودة والأداء.
- PSA MOB PF2 (المعيار البريطاني): يحدد درجات الأداء للأرضيات المرتفعة بما في ذلك اختبارات الهيكل والأحمال والحريق والصوتيات والمتانة.
- BS EN 12825 (المعيار الأوروبي): يوفر تصنيفات الأداء وطرق الاختبار لأنظمة الأرضيات المرتفعة.
- ISO 14644: يغطي توافق الغرف النظيفة.
- كود البناء السعودي: الامتثال لمتطلبات الكود المحلي ضروري للمشاريع في المملكة.
الصيانة بعد التركيب
الصيانة المناسبة تطيل عمر الأرضية المرتفعة وتضمن استمرار الأداء.
الفحص الدوري
افحص الأرضية بشكل دوري للتحقق من:
- الألواح المتمايلة
- الحواف والأسطح التالفة
- الدعامات غير المثبتة
- العوائق في الفراغ السفلي
التنظيف
استخدم المكنسة الكهربائية بانتظام لإزالة الأوساخ. للأرضيات المضادة للكهرباء الساكنة، استخدم منتجات تنظيف متخصصة.
إزالة واستبدال الألواح
عند إزالة الألواح للصيانة، استخدم كوب شفط. تأكد من أن اللوح البديل يطابق معدل الحمل والتشطيب للألواح المحيطة.
أنظمة الأرضيات المرتفعة من SFS
تقدم SFS مجموعة شاملة من أنظمة الأرضيات المرتفعة المناسبة لمختلف التطبيقات. اختر النظام المناسب لمشروعك:

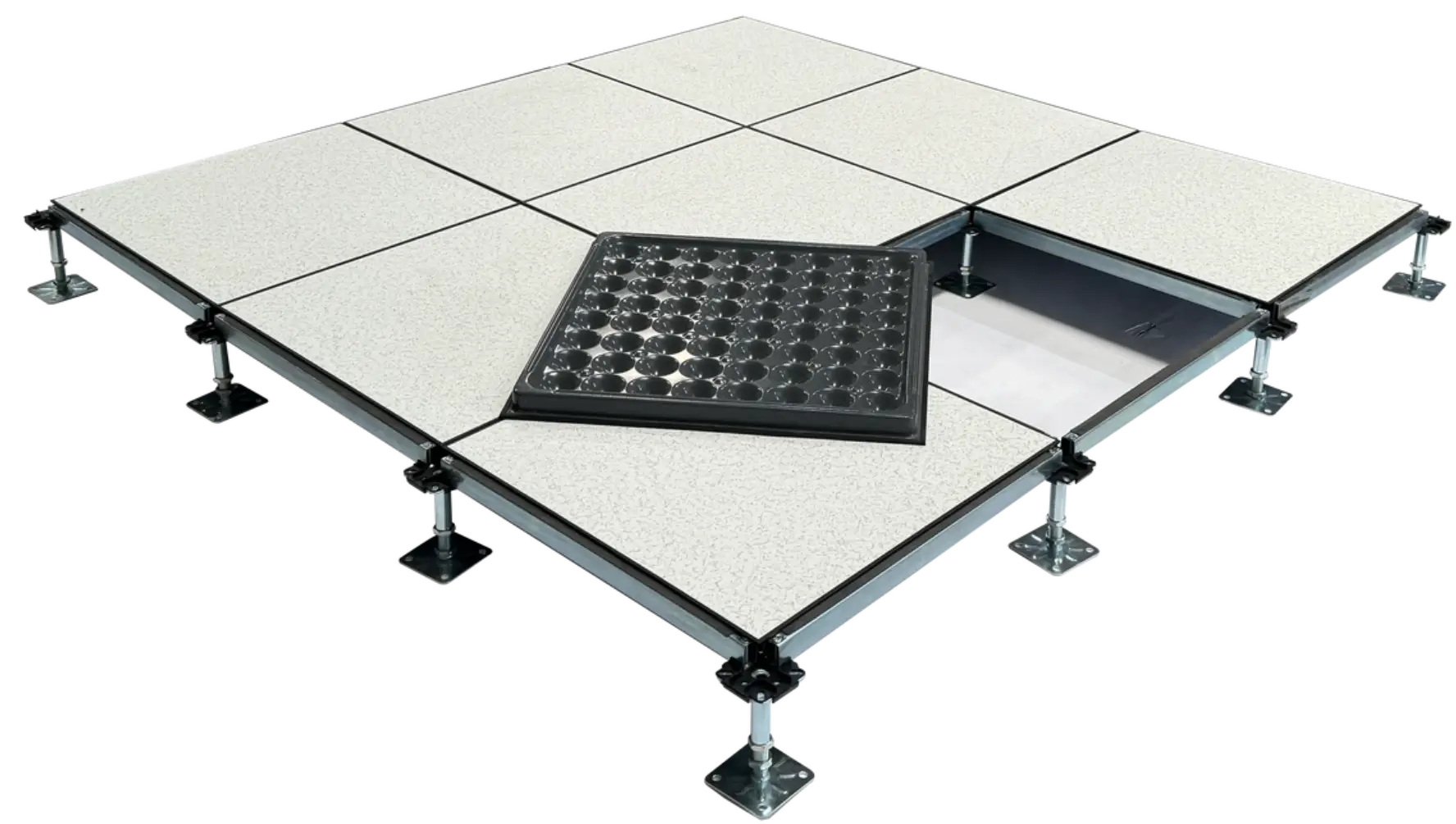

الأرضيات الفولاذية المضادة للكهرباء الساكنة
مثالية لمراكز البيانات وغرف السيرفرات. توفر حماية فائقة للمعدات الإلكترونية الحساسة.

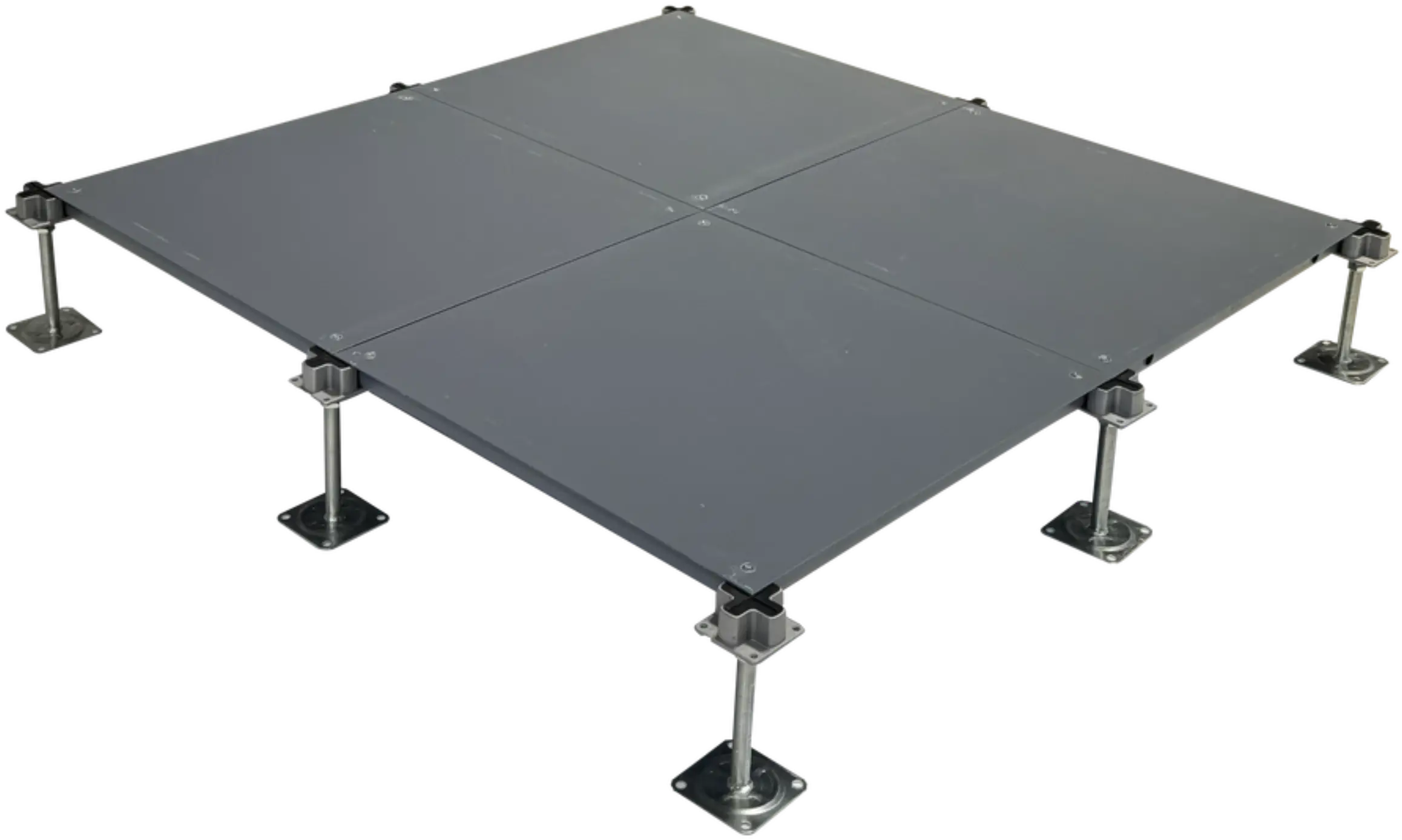

أرضيات كبريتات الكالسيوم
الخيار الأمثل للمكاتب الراقية بفضل استوائها الممتاز وأدائها الصوتي العالي.
الأرضيات الفولاذية المكشوفة
حل متين للتطبيقات الصناعية التي تتطلب أرضية قوية دون تشطيب إضافي.
الأرضيات المغلفة
الخيار الأكثر اقتصاداً للمساحات المكتبية ذات الأحمال الخفيفة والمتوسطة.
الأسئلة الشائعة
يعتمد وقت التركيب على المساحة وتعقيد النظام وظروف الموقع. تركيب مكتب قياسي بمساحة 1000 متر مربع يستغرق عادة 3-7 أيام مع فريق محترف. المشاريع الأكبر أو الأكثر تعقيدًا مثل مراكز البيانات قد تستغرق وقتًا أطول.
نعم، تُركب الأرضيات المرتفعة عادة فوق الأرضيات الخرسانية الموجودة. يجب أن تكون الأرضية نظيفة وجافة ومستوية (فرق أقل من 3 مم لكل 2 متر) وسليمة إنشائيًا.
الأدوات الأساسية تشمل: مستوى ليزر، خط طباشير، شريط قياس، كوب شفط لرفع الألواح، مطحنة زاوية أو منشار دائري، مفكات وشدادات، ومطرقة مطاطية.
يحدد ارتفاع الدعامة عمق الفراغ السفلي. الارتفاعات القياسية تتراوح من 150 مم إلى 300 مم لإدارة الكابلات الأساسية في المكاتب، ومن 600 مم إلى 1200 مم لمراكز البيانات التي تتطلب تدفق هواء عالي.
يتم ضبط الاستواء عن طريق تعديل السيقان الملولبة للدعامات. باستخدام مستوى ليزر، يتم ضبط كل دعامة على الارتفاع المرجعي. الفحص النهائي يستخدم مسطرة طويلة للتأكد من استواء الأرضية بالكامل بخطأ ≤ 2 مم لكل متر مربع.
اختر مقاولين ذوي خبرة مثبتة في نوع تطبيقك، وشهادات ذات صلة، ومراجع عملاء إيجابية. اسأل عن إجراءات مراقبة الجودة وطرق ضبط الاستواء وخبرتهم مع أنواع الألواح المحددة التي تستخدمها.
هل تخطط لمشروع أرضيات مرتفعة؟
ناقش متطلبات مشروعك مع فريق SFS واستكشف الحلول المناسبة لتطبيقك. نحن هنا لمساعدتك في كل خطوة من التخطيط إلى التركيب.
تواصل معنا عبر WhatsApp اكتشف منتجاتناالخلاصة
تركيب الأرضيات المرتفعة الاحترافي هو أساس نظام أرضيات مرتفعة عالي الأداء. من التجهيز الدقيق للأرضية السفلية والتخطيط الدقيق إلى ضبط استواء الدعامات ووضع الألواح بعناية، كل خطوة في العملية تساهم في أداء النظام على المدى الطويل.
اختيار مقاولي الأرضيات المرتفعة ذوي الخبرة والمواد عالية الجودة من مصنع موثوق مثل SFS يضمن أن أرضيتك المرتفعة تقدم عقودًا من الخدمة الموثوقة والكفاءة التشغيلية والقدرة على التكيف للاحتياجات المستقبلية.
